Miscelatore in linea/miscelatore per tubi serie SM

Miscelatore statico in acciaio inox con elemento di miscelazione installato in modo fisso

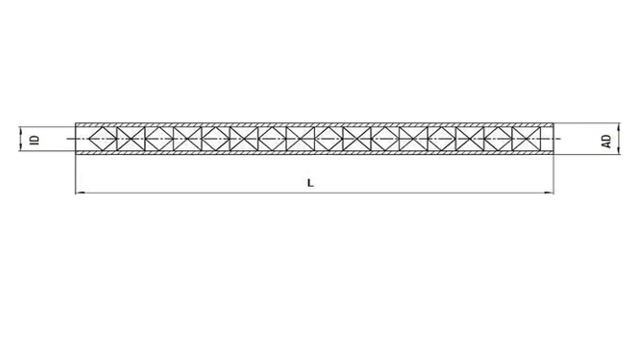

I miscelatori statici in acciaio inox con elementi fissi della serie SM sono particolarmente adatti per la miscelazione di sistemi a base di resine sintetiche bicomponenti. Questi miscelatori statici in acciaio inossidabile sono costituiti da elementi di miscelazione rotanti alternati a sinistra e a destra, che vengono saldati in un alloggiamento tubolare del miscelatore per tutta la sua lunghezza mediante uno speciale processo di saldatura.

Un miscelatore statico per tubi deve essere pulito immediatamente dopo la fine del lavoro.

Si consiglia di far funzionare brevemente il miscelatore statico con il componente principale (senza indurente) e poi risciacquarlo con una miscela solvente/aria. Quando i componenti del miscelatore statico sono parzialmente o completamente induriti, il miscelatore può essere utilizzato a circa   Bruciato a una temperatura compresa tra 500°C e 600°C.

Materiale                                    Alloggiamento: Acciaio inossidabile 1.4571
                                           ;      Elementi: acciaio inossidabile 1.4404 o 1.4435
Numero di elementi                         24 o 30
Fissaggio degli elementi           Saldato su tutta la lunghezza con saldatura al nichel
Versione di connessione                 Estremità diritte (disponibili anche con collegamento a vite ad anello tagliente Ermeto su richiesta)
Max. pressione operativa consentita Max. pressione di esercizio consentita (vedi tabella seguente) secondo DIN EN 13480-3,
             ;                      nbsp ;&nb sp ;         Ambito 1, carico di snervamento 1% a 20 °C, fattore di sicurezza 2,0
Tolleranze                                  Diametro esterno e spessore della parete: secondo DIN 2391, pagina 1 ;       &nb sp ;       Lunghezza: +/- 1 mm
