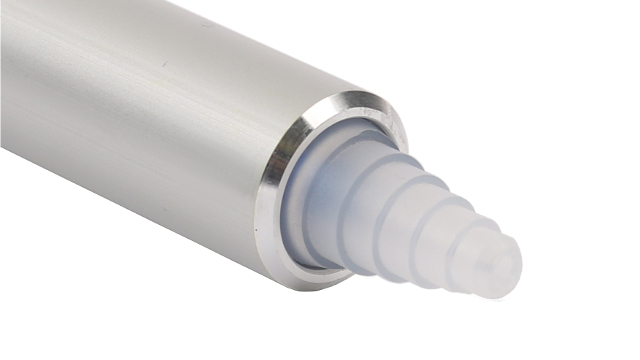

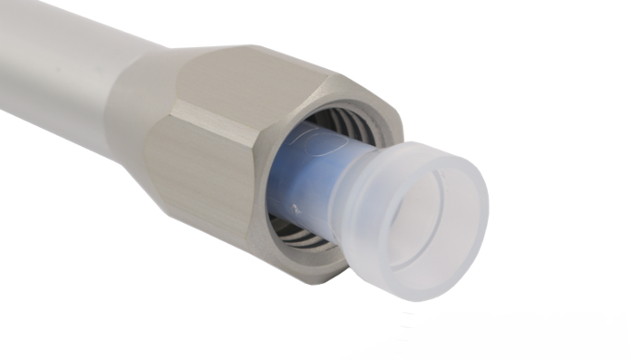

Tubi protettivi
Per motivi di sicurezza, quando si utilizzano i miscelatori è necessario un tubo protettivo.
Il motivo sono le alte pressioni utilizzate, ad esempio, in un sistema di dosaggio. Il tubo di miscelazione potrebbe gonfiarsi o scoppiare a causa dell'alta pressione.
I tubi protettivi sono disponibili con due diverse filettature.
9 UNC o 14 UNC: seleziona il prodotto appropriato.

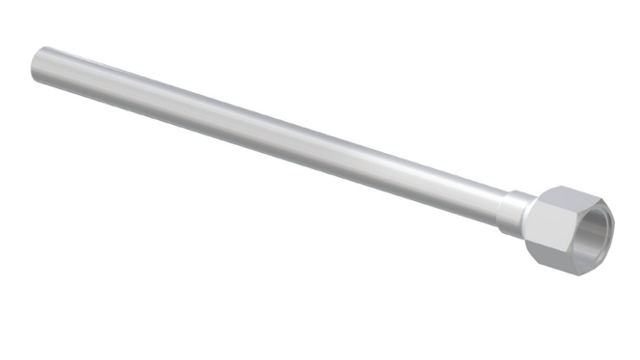

Tubi di protezione filettatura standard / filettatura grossa
Adatto per miscelatori statici della serie MCH-..., MS-..., ME-...
| Numero articolo | Filettatura standard dei tubi di protezione | Ø interno mm | Ø esterno mm | L mm |
|---|---|---|---|---|
| SH 24-05-09 | Tubo di protezione in alluminio anodizzato, apertura chiave 27,0 mm (1 1/16"), Attacco standard 7/8" - filettatura 9 UNC |
8.2 | 11,5 | 146 |
| SH 32-05-09 | Tubo di protezione in alluminio anodizzato, apertura chiave 27,0 mm (1 1/16"), Attacco standard 7/8" - filettatura 9 UNC |
8.2 | 11.5 | 185 |
| SH 24-06-09 | Tubo di protezione in alluminio anodizzato, apertura chiave 27,0 mm (1 1/16"), Attacco standard 7/8" - filettatura 9 UNC |
10.2 | 14 | 179,5 |
| SH 32-06-09 | Tubo di protezione in alluminio anodizzato, apertura chiave 27,0 mm (1 1/16"), Attacco standard 7/8" - filettatura 9 UNC |
10.2 | 14 | 228,5 |
| SH 48-06-09 | Tubo di protezione in alluminio anodizzato, apertura chiave 27,0 mm (1 1/16"), Attacco standard 7/8" - filettatura 9 UNC |
10.7 | 15 | 329 |
| SH 06-56-09 | Tubo di protezione in alluminio anodizzato, apertura chiave 27,0 mm (1 1/16"), Attacco standard 7/8" - filettatura 9 UNC |
10.7 | 15 | 383,5 |
| SH 24-08-09 | Tubo di protezione in alluminio anodizzato, apertura chiave 27,0 mm (1 1/16"), Attacco standard 7/8" - filettatura 9 UNC |
12.2 | 16 | 215 |
| SH 32-08-09 | Tubo di protezione in alluminio anodizzato, apertura chiave 27,0 mm (1 1/16"), Attacco standard 7/8" - filettatura 9 UNC |
12.2 | 16 | 279 |
| SH 24-10-09 | Tubo di protezione in alluminio anodizzato, apertura chiave 27,0 mm (1 1/16"), Attacco standard 7/8" - filettatura 9 UNC |
14.2 | 19 | 265,5 |
| SH 32-10-09 | Tubo di protezione in alluminio anodizzato, apertura chiave 27,0 mm (1 1/16"), Attacco standard 7/8" - filettatura 9 UNC |
14.2 | 19 | 341,5 |
| SH 24-13-09 | Tubo di protezione in alluminio anodizzato, apertura chiave 27,0 mm (1 1/16"), Attacco standard 7/8" - filettatura 9 UNC |
17.2 | 23 | 280,5 |
| SH 32-13-09 | Tubo di protezione in alluminio anodizzato, apertura chiave 27,0 mm (1 1/16"), Attacco standard 7/8" - filettatura 9 UNC |
17.2 | 23 | 365,5 |
| SH 44-10-09 | Tubo di protezione per miscelatore combinato in alluminio anodizzato, Misura chiave 27,0 mm (1 1/16"), attacco standard 7/8" - filettatura 9 UNC |
14.2/12.2 | 19/16 | 401 |
| SH 13-44-09 | Tubo di protezione per miscelatore combinato in alluminio anodizzato, Misura chiave 27,0 mm (1 1/16"), attacco standard 7/8" - filettatura 9 UNC |
17.2/14.2 | 23/19 | 503 |
| Discussione | Ø esterno (pollici) | Ø esterno (mm) | Pendenza (mm) | Ø foro centrale (mm) | Ingranaggi per pollice |
|---|---|---|---|---|---|
| Filettatura grossa 7/8" - 9 UNC, come le cartucce C | 0,875 | 22.225 | 2.822 | 19:34 | 9 |
| Filettatura fine 7/8" - 14 UNC | 0,875 | 22.225 | 1.814 | 20.40 | 14 |
Tubi di protezione filettatura fine
Adatto per miscelatori statici della serie MCH-..., MS-..., ME-...
| Numero articolo | Tubi di protezione filettatura fine | Ø interno mm | Ø esterno mm | Lunghezza mm |
|---|---|---|---|---|
| SH 24-05-14 | Tubo di protezione in alluminio anodizzato, apertura chiave 27,0 mm (1 1/16"), Attacco 7/8" - filettatura 14 UNC |
8.2 | 11,5 | 146,0 |
| SH 32-05-14 | Tubo di protezione in alluminio anodizzato, apertura chiave 27,0 mm (1 1/16"), Attacco 7/8" - filettatura 14 UNC |
8.2 | 11,5 | 185,0 |
| SH 24-06-14 | Tubo di protezione in alluminio anodizzato, apertura chiave 27,0 mm (1 1/16"), Attacco 7/8" - filettatura 14 UNC |
10.2 | 14.0 | 179,5 |
| SH 32-06-14 | Tubo di protezione in alluminio anodizzato, apertura chiave 27,0 mm (1 1/16"), Attacco 7/8" - filettatura 14 UNC |
10.2 | 14.0 | 228,5 |
| SH 06-48-14 | Tubo di protezione in alluminio anodizzato, apertura chiave 27,0 mm (1 1/16"), Attacco 7/8" - filettatura 14 UNC |
10.7 | 15.0 | 329.0 |
| SH 06-56-14 | Tubo di protezione in alluminio anodizzato, apertura chiave 27,0 mm (1 1/16"), Attacco 7/8" - filettatura 14 UNC |
10.7 | 15.0 | 383,5 |
| SH 24-08-14 | Tubo di protezione in alluminio anodizzato, apertura chiave 27,0 mm (1 1/16"), Attacco 7/8" - filettatura 14 UNC |
12.2 | 16.0 | 215.0 |
| SH 32-08-14 | Tubo di protezione in alluminio anodizzato, apertura chiave 27,0 mm (1 1/16"), Attacco 7/8" - filettatura 14 UNC |
12.2 | 16.0 | 279,0 |
| SH 24-10-14 | Tubo di protezione in alluminio anodizzato, apertura chiave 27,0 mm (1 1/16"), Attacco 7/8" - filettatura 14 UNC |
14.2 | 19.0 | 265,5 |
| SH 32-10-14 | Tubo di protezione in alluminio anodizzato, apertura chiave 27,0 mm (1 1/16"), Attacco 7/8" - filettatura 14 UNC |
14.2 | 19.0 | 341,5 |
| SH 13-24-14 | Tubo di protezione in alluminio anodizzato, apertura chiave 27,0 mm (1 1/16"), Attacco 7/8" - filettatura 14 UNC |
17.2 | 23.0 | 280,5 |
| SH 13-32-14 | Tubo di protezione in alluminio anodizzato, apertura chiave 27,0 mm (1 1/16"), Attacco 7/8" - filettatura 14 UNC |
17.2 | 23.0 | 365,5 |
| SH 10-44-14 | Tubo di protezione per miscelatore combinato in alluminio anodizzato, apertura chiave 27,0 mm (1 1/16"), Attacco 7/8" - filettatura 14 UNC |
14.2/12.2 | 19.0 / 16.0 | 401.0 |
| SH 13-44-14 | Tubo di protezione per miscelatore combinato in alluminio anodizzato, apertura chiave 27,0 mm (1 1/16"), Attacco 7/8" - filettatura 14 UNC |
17.2/14.2 | 23.0 / 19.0 | 503.0 |
| Discussione | Ø esterno (pollici) | Ø esterno (mm) | Pendenza (mm) | Ø foro centrale (mm) | Ingranaggi per pollice |
|---|---|---|---|---|---|
| Filettatura grossa 7/8" - 9 UNC, come le cartucce C | 0,875 | 22.225 | 2.822 | 19:34 | 9 |
| Filettatura fine 7/8" - 14 UNC | 0,875 | 22.225 | 1.814 | 20.40 | 14 |
Schutzrohre MF-Serie
Geeignet für Statikmischer der MF-Serien
| Artikelnummer | Schutzrohre MEF Serie | Innen Ø mm | Außen Ø mm | L mm |
|---|---|---|---|---|
| SH 06-18-MF | Tubo di protezione in alluminio anodizzato, apertura chiave 36,0 mm (1 7/16"), Attacco standard TR 32x6 doppio filetto |
10.2 | 14 | 148 |
| SH 06-24-MF | Tubo di protezione in alluminio anodizzato, apertura chiave 36,0 mm (1 7/16"), Attacco standard TR 32x6 doppio filetto |
10.2 | 14 | 186 |
| SH 06-32-MF | Tubo di protezione in alluminio anodizzato, apertura chiave 36,0 mm (1 7/16"), Attacco standard TR 32x6 doppio filetto |
10.2 | 14 | 237 |
| SH 08-18-MF | Tubo di protezione in alluminio anodizzato, apertura chiave 36,0 mm (1 7/16"), Attacco standard TR 32x6 doppio filetto |
12.2 | 16 | 180 |
| SH 08-24-MF | Tubo di protezione in alluminio anodizzato, apertura chiave 36,0 mm (1 7/16"), Attacco standard TR 32x6 doppio filetto |
12.2 | 16 | 224 |
| SH 08-32-MF | Tubo di protezione in alluminio anodizzato, apertura chiave 36,0 mm (1 7/16"), Attacco standard TR 32x6 doppio filetto |
12.2 | 16 | 287 |
| SH 10-18-MF | Tubo di protezione in alluminio anodizzato, apertura chiave 36,0 mm (1 7/16"), Attacco standard TR 32x6 doppio filetto |
14.2 | 19 | 214 |
| SH 10-24-MF | Tubo di protezione in alluminio anodizzato, apertura chiave 36,0 mm (1 7/16"), Attacco standard TR 32x6 doppio filetto |
14.2 | 19 | 274 |
| SH 10-32-MF | Tubo di protezione in alluminio anodizzato, apertura chiave 36,0 mm (1 7/16"), Attacco standard TR 32x6 doppio filetto |
14.2 | 19 | 353 |
| SH 13-18-MF | Tubo di protezione in alluminio anodizzato, apertura chiave 36,0 mm (1 7/16"), Attacco standard TR 32x6 doppio filetto |
17.2 | 23 | 220,5 |
| SH 13-24-MF | Tubo di protezione in alluminio anodizzato, apertura chiave 36,0 mm (1 7/16"), Attacco standard TR 32x6 doppio filetto |
17.2 | 23 | 281,5 |
