Miscelatore statico ME per sistemi di dosaggio - Statomix
Affinché il tuo adesivo ottenga le prestazioni desiderate, la miscela deve essere giusta. Ogni polimero a 2 componenti ha proprietà specifiche del prodotto che devono essere prese in considerazione, soprattutto durante il processo di miscelazione.
I miscelatori statici Statomix TM della serie ME sono per alte pressioni e quindi adatti per sistemi di dosaggio. Sono montati su cartucce 2K o fissati dopo le valvole di intercettazione in un sistema di dosaggio.
Caratteristiche:
- Gli elementi del miscelatore statico sono realizzati in plastica POM rinforzata e sono quindi adatti per pressioni elevate
- La dimensione della connessione della tazza è 15,9 mm
I miscelatori statici della serie ME e della serie MS differiscono costruttivamente solo per il diametro interno dell'attacco del miscelatore. Tuttavia, i due modelli possono essere facilmente distinti in base alla combinazione di colori.
Serie ME: elementi blu
Serie MS: elementi gialli
Ulteriori informazioni su La nomenclatura dei mixer statici può essere trovata qui.
Nota importante: per motivi di sicurezza si consiglia l'uso di un tubo protettivo.
| Materiale dell'alloggiamento: | Polipropilene (PP) |
| Elementi materiali: | Poliacetale (POM) |
| Elementi di colore: | blu |

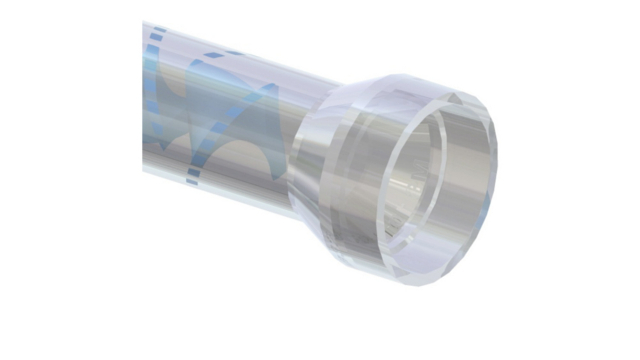

| Versione di connessione: | Attacco calice 15,9mm |

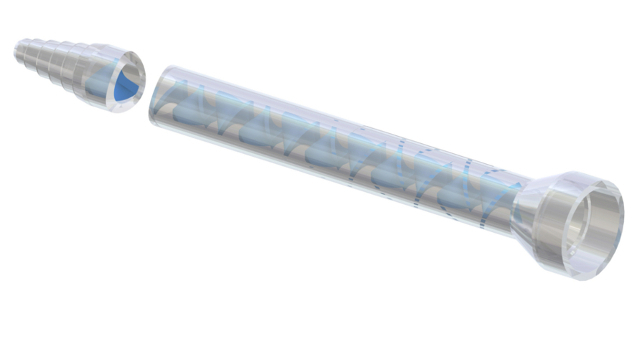

Miscelatore statico ME

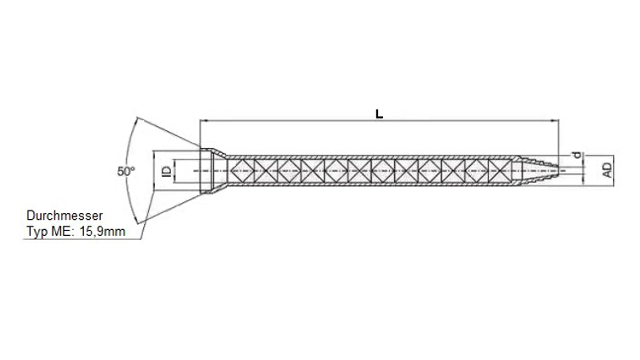

| Numero articolo | Miscelatore statico ME | Elementi | All'interno Ømm |
Fuori Ømm |
Esci Ømm |
L mm |
Vol. ml |
max. Pressione di esercizio (bar) a 40° |
|---|---|---|---|---|---|---|---|---|

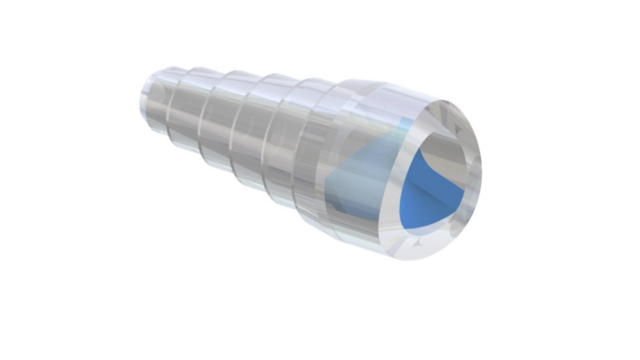

| ME 05-24T | Miscelatore statico PP, elementi POM, blu, punta a gradini | 24 | 5 | 8 | 1,5 | 149 | 2.3 | 33 |
| ME 05-32T | Miscelatore statico PP, elementi POM, blu, punta a gradini | 32 | 5 | 8 | 1,5 | 188 | 2.8 | 33 |
| ME 06-24T | Miscelatore statico PP, elementi POM, blu, punta a gradini | 24 | 6.4 | 9.8 | 1.8 | 186 | 4.2 | 30 |
| ME 06-32T | Miscelatore statico PP, elementi POM, blu, punta a gradini | 32 | 6.4 | 9.8 | 1.8 | 235 | 6.6 | 30 |
| ME 06-48T | Miscelatore statico PP, elementi POM, blu, punta a gradini | 48 | 6.4 | 10,5 | 2.4 | 334 | 10 | 30 |
| ME 08-24T | Miscelatore statico PP, elementi POM, blu, punta a gradini | 24 | 8 | 12 | 2.4 | 223 | 8.5 | 27 |
| ME 08-32T | Miscelatore statico PP, elementi POM, blu, punta a gradini | 32 | 8 | 12 | 2.4 | 289 | 11,5 | 27 |
| ME 10-24T | Miscelatore statico PP, elementi POM, blu, punta a gradini | 24 | 10 | 14 | 3 | 276 | 16 | 22 |
| ME 10-32T | Miscelatore statico PP, elementi POM, blu, punta a gradini | 32 | 10 | 14 | 3 | 355 | 23 | 22 |
| ME 13-24T-02 | Miscelatore statico PP, elementi lunghi POM, blu, punta a gradini | 24 | 13 | 17 | 4 | 350 | 30,6 | 17 |
| ME 13-24T | Miscelatore statico PP, elementi POM, blu, punta a gradini | 24 | 13 | 17 | 4 | 293 | 26.4 | 17 |
| ME 13-32T-02 | Miscelatore statico PP, elementi lunghi POM, blu, punta a gradini | 32 | 13 | 17 | 4 | 453 | 40.1 | 17 |
| ME 13-32T | Miscelatore statico PP, elementi POM, blu, punta a gradini | 32 | 13 | 17 | 4 | 379 | 33,7 | 17 |

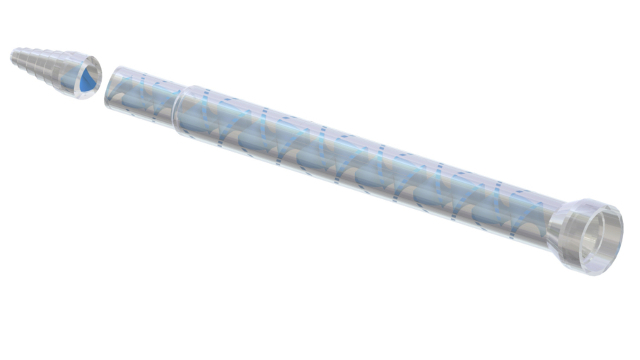

Miscelatore statico ME, Combo
| Numero articolo | Miscelatore statico ME | Elementi | Interno Ø mm |
Esterno Ø mm |
Uscita Ø mm |
L mm |
Vol. ml |
max. Pressione di esercizio (bar) a 40° |
|---|---|---|---|---|---|---|---|---|

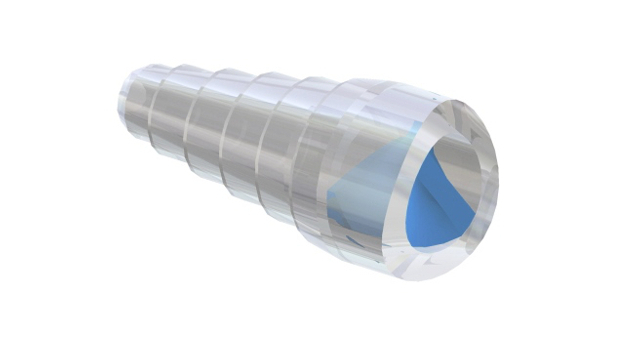

| ME 1012-0832T | Miscelatore statico combinato PP, elementi POM, punta a gradini | 12+32 | 10/8 | 14 - 12 | 2,4 | 409 | 19 | 22 |
| ME 1312-1032D | Miscelatore statico combinato PP, elementi POM blu, punta dritta | 12+32 | 13/10 | 17 - 14 | 7.2 | 499 | 37,5 | 17 |
Anelli di riduzione per miscelatori MS
| Numero articolo | Descrizione |
|---|---|
| 17-16 d.C. | Anelli di riduzione dal diametro interno 16,7 mm (MS) a 15,9 mm (ME), per adattare MCH-, MCQ- e MS-mixer statico sul ME Dimensione della connessione. |

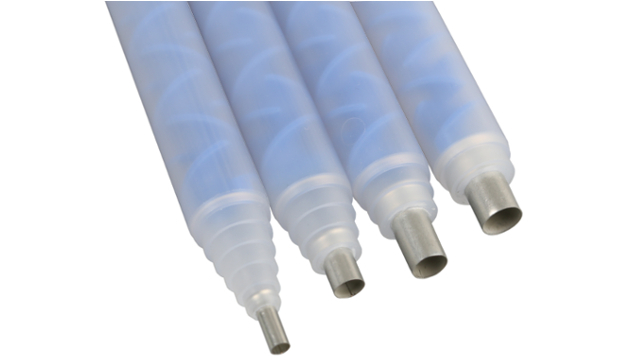

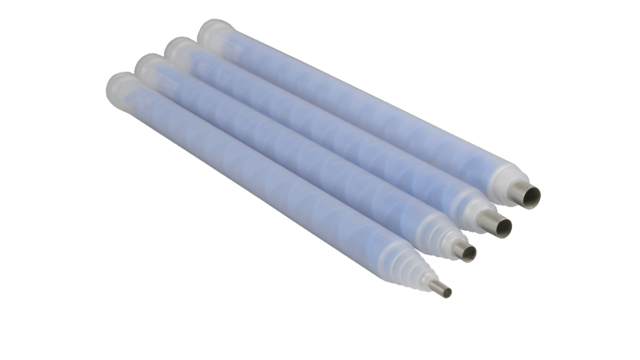

Soluzione speciale per un dosaggio preciso
| Numero articolo | Miscelatore statico ME | Elementi | Interno Ø mm |
Esterno Ø mm |
max. Pressione di esercizio (bar) a 40° |
|---|---|---|---|---|---|
| ME10‑24‑SA01 | Miscelatore statico, miscelatore automatico PP, elementi POM blu, punta a gradini con ago dosatore diametro interno 2,8 mm e profondità di immersione 5 mm | 24 | 10 | 14 | 22 |
| Produzione personalizzata di altri tipi di mixer con ago dosatore possibile su richiesta |

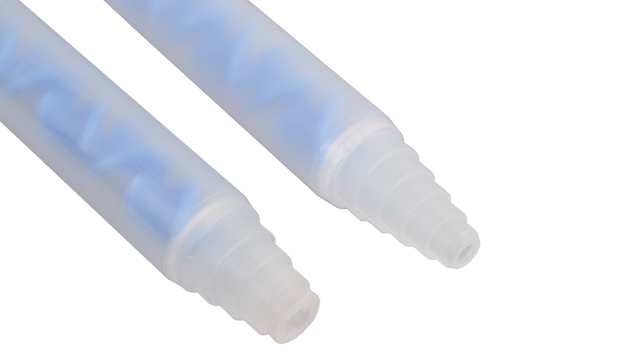

Soluzione speciale con punta accorciata
| Numero articolo | Miscelatore statico ME | Elementi | Interno Ø mm |
Esterno Ø mm |
max. Pressione di esercizio (bar) a 40° |
|---|---|---|---|---|---|
| ME08‑24T‑SA01 | Miscelatore statico, miscelatore macchina PP, elementi POM blu, punta a gradini, primo stadio accorciato, apertura di uscita circa 3,1 mm, sbavato | 24 | 8 | 12 | 27 |
| Produzione personalizzata di altri tipi di miscelatori con punta accorciata possibile su richiesta |
